新型ハスラー(MR52S/MR92S型)のAピラーの外し方は?

ハスラー MR52S/MR92Sで、ドライブレコーダーやETC、ナビの配線を通すときに、「Aピラーパネルはどうやって外すの?」と迷うことがあるかもしれません。

Aピラーは、フロントガラス左右にある内装パネルです。

今回確認した2020年式ハスラーでは、Aピラーパネルは主にクリップと下側の差し込み部分で固定されています。

ただし、ハスラーにはSRSカーテンエアバッグが装備されています。

Aピラー周辺へ配線を通す場合は、エアバッグの展開を妨げる位置に配線を固定しないよう注意してください。

この記事では、2代目ハスラー MR52S/MR92SのAピラーパネルの外し方と戻し方、配線作業時の注意点を紹介します。

目次

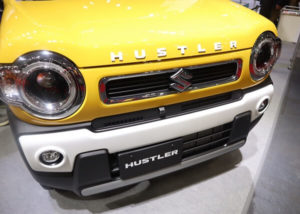

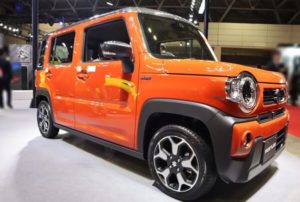

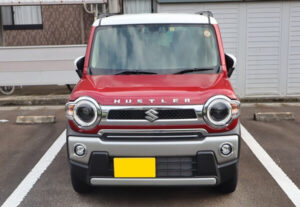

ハスラー MR52S・MR92S

ハスラー MR52S MR92S
  • メーカー:スズキ
  • 車名:ハスラー
  • 型式:MR52S/MR92S
  • 世代:2代目
  • 確認車両:2020年式

MR52S/MR92Sは、2代目ハスラーに使われている型式です。

ハスラーのAピラー

ハスラー MR52S MR92S Aピラー

Aピラーは、運転席・助手席の前方にあるフロントガラス横のピラー部分です。

次のような作業で外すことがあります。

  • ドライブレコーダーの配線
  • ETCアンテナの配線
  • ナビ・GPSアンテナの配線
  • 電装品の配線を隠す作業

<使用する工具>

  • 基本的には特になし
  • 外れにくい場合は樹脂製の内装はがし

Aピラーを外す前の注意点

ハスラー MR52S/MR92Sには、SRSカーテンエアバッグが装備されている場合があります。

カーテンエアバッグは、側面衝突などの際に乗員の頭部を保護するために展開する安全装置です。

Aピラー周辺へ配線を通す場合は、カーテンエアバッグの展開経路を妨げないようにしてください。構造が分からない場合は、無理にDIYせず販売店や整備工場へ相談してください。

「空いているスペースだから」という理由だけで配線を固定すると、万一の作動時に影響する可能性があります。

ハスラーのAピラーパネルの外し方

1.ドア周りのゴムモールを外す

ハスラー MR52S MR92S Aピラー

まず、ドアを開けてAピラー横のゴムモール(ウェザーストリップ)を外します。

ハスラーのゴムモールを外す

必要な部分だけを手で引っ張って外します。

ゴムモール全体を取り外す必要はありません。

2.Aピラー上部を手前へ浮かせる

ゴムモールを外したら、Aピラー上部を少し浮かせ、内部のクリップやSRSカーテンエアバッグの位置を確認します。

Aピラー上部へ手をかけて車内側へ引きます。

ハスラー Aピラーを内側に引く

クリップで固定されているため、ある程度の力が必要です。

一気に強く引っ張るのではなく、クリップの位置を確認しながら少しずつ外してください。

外れにくい場合は、隙間からクリップ位置を確認し、樹脂製の内装はがしを使用します。

ハスラー MR52S/MR92SにはSRSカーテンエアバッグがあります。Aピラーカバーを完全に取り外す場合は、エアバッグ装着車専用のクリップや固定構造が使われている可能性があります。無理に引っ張らず、車両の整備要領を確認してください。

3.クリップを外す

今回確認した車両では、Aピラー上部に複数のクリップがあります。

クリップに近い位置へ力をかけると外しやすくなります。

パネルの端だけを強く引っ張ると、クリップや樹脂部分を傷める可能性があります。

4.下側の差し込み部分を外す

上側のクリップが外れたら、Aピラー下部を確認します。

ハスラー Aピラーの付け根

下側は車両側へ差し込まれているため、斜め上方向へ引き上げるようにして外します。

手前方向へ無理に引っ張ると、下側のツメを破損する可能性があります。

外したAピラーの形状

ハスラー Aピラーを外した状態

Aピラーを外したら、クリップや差し込み部分が破損していないか確認してください。

次の画像は初代ハスラー MR31S/MR41SのAピラー形状です。

初代ハスラーのAピラー内側

この画像はMR31S/MR41Sの部品なので、MR52S/MR92Sの形状確認用ではなく参考程度にしてください。

Aピラー内へ配線を通すときの注意点

Aピラーを外す目的として多いのが、ドライブレコーダーやETCなどの配線です。

配線するときは、次の点に注意してください。

  • カーテンエアバッグの展開を妨げない
  • エアバッグとピラーパネルの間へ安易に配線を固定しない
  • クリップ部分に配線を挟まない
  • 鋭い金属部分に配線を接触させない
  • 配線が垂れ下がらないようにする

特に、エアバッグ周辺では配線の通し方が重要です。

構造が分からない場合は、販売店や電装品取付店へ依頼する方が安心です。

Aピラーパネルの取り付け方法

取り付けは、基本的に取り外しと逆の手順です。

  1. 下側の差し込み部分を車両側へ合わせる
  2. 下側を正しい位置へ差し込む
  3. クリップ位置を車両側へ合わせる
  4. クリップ部分を押して固定する
  5. ゴムモールを元の位置へ戻す

取り付け後は、Aピラーに浮きや隙間がないか確認してください。

クリップが車両側に残っていたり、位置がずれていたりすると、正しく取り付けできない場合があります。

動画でAピラーの外し方を確認

こちらは初代ハスラー MR31S/MR41SのAピラー取り外し動画です。

MR52S/MR92S専用動画ではないため、パネル形状やクリップ位置が完全に同じとは限りません。

外す方向や基本的な内装作業の参考として確認してください。

まとめ|ハスラーのAピラーはエアバッグに注意

ハスラー MR52S/MR92SのAピラーパネルは、主にクリップと下側の差し込み部分で固定されています。

基本的な流れは次の通りです。

  • ドア周りのゴムモールを外す
  • Aピラー上部を車内側へ浮かせる
  • クリップを順番に外す
  • 下側を斜め上へ引き上げる

作業自体は大がかりではありませんが、MR52S/MR92SにはSRSカーテンエアバッグがあります。

ドライブレコーダーやETCの配線を通す場合は、エアバッグの作動を妨げない位置へ配線することが重要です。
